Complete Freewheels BA … XG and BC … XG

Thông tin sản phẩm

GIỚI THIỆU

Đặc trưng

Hoàn thành Freewheels BA & hellip; XG và BC & hellip; XG với cánh tay đòn là những viên ngọc tự do có rãnh xoắn với trục nâng X và các ổ bi được bôi trơn bằng mỡ.

Bộ phận nâng rời X đảm bảo hoạt động quay tự do không bị mài mòn khi vòng trong quay ở tốc độ cao.

Các trang sức tự do BA & hellip; XG có một nắp cuối và được lắp vào các đầu trục.

Những viên ngọc tự do BC & hellip; XG được bố trí trên trục hoặc đầu trục.

Các trang sức tự do BA & hellip; XG và BC & hellip; XG được sử dụng như:

➧Bản lùi

cho các ứng dụng có tốc độ cao hoạt động tự do.

Mô-men xoắn danh định lên đến 42 500 Nm.

Lỗ khoan lên đến 150 mm.

Ví dụ ứng dụng

Hoàn thành Freewheel BA 52 SXG như một điểm tựa trên một quạt hướng tâm. Mặt sau ngăn trục quạt quay ngược lại từ luồng không khí hoặc từ động cơ truyền động phân cực không chính xác. Bằng cách kéo chốt giữ trong tay đòn bẩy ra, trục có thể được quay theo cả hai hướng để thực hiện công việc bảo dưỡng. Với tốc độ trục cao, loại có trục nâng X được sử dụng; các vòi xịt hoạt động trong hoạt động quay tự do mà không cần tiếp xúc và do đó không bị mài mòn.

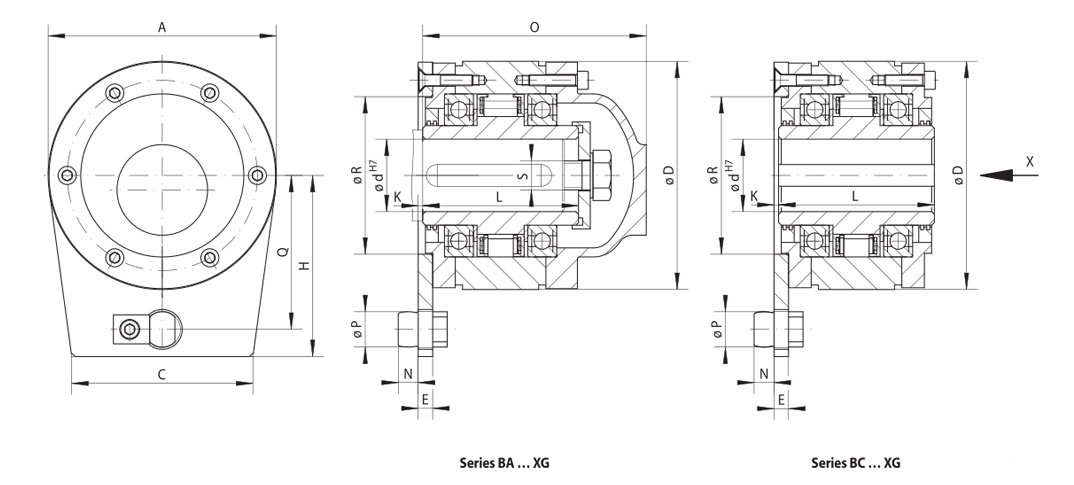

Freewheel Size				Type	Nominal Torque M_N Nm	Sprag lift-off at inner ring speed min^-1	Max. speed Inner ring freewheels min^-1	mm	Bore d Standard mm	mm	max. mm	A mm	C mm	D mm	E mm	H mm	K mm	L mm	N mm	O mm	P mm	Q mm	R mm	S for Screw	Weight kg
BA	20	BC	20	DXG	400	750	2 500	30			30	110	90	106	8	80	2,5	77	11	104	19,5	65	70	M 10	5
BA	25	BC	25	DXG	650	700	2 350	35	40		40	126	100	126	8	90	2,5	93	11	125	19,5	75	80	M 12	8
BA	30	BC	30	DXG	1 100	630	2 350	45	50		50	155	120	151	10	120	3,5	102	16	140	27,5	95	100	M 16	12
BA	40	BC	40	SXG	1 400	430	2 200	45	55	60	60	190	150	181	12	160	5,5	116	22	160	37,5	130	120	M 16	20
BA	45	BC	45	SXG	2 300	400	2 200	55	65	70	70	210	160	196	14	175	7,5	130	26	176	41,5	140	130	M 16	25
BA	52	BC	52	SXG	4 900	320	2 200	65	75	80	80	230	190	216	14	200	4,5	150	26	208	41,5	160	150	M 20	35
BA	55	BC	55	SXG	6 500	320	2 000	75	85	90	90	255	200	246	15	210	3,5	170	29	228	49,5	170	160	M 20	50
BA	60	BC	60	SXG	14 500	250	1 800	85	95	100	105	295	220	291	20	250	8,5	206	35	273	60,5	200	190	M 24	91
BA	70	BC	70	SXG	21 000	240	1 650	120			120	335	260	321	25	280	14,5	215	39	291	65,5	225	210	M 24	115
BA 100		BC 100		UXG	42 500	210	1 450	150			150	420	380	411	45	345	31,5	276	60	372	80,5	280	270	M 30	260

Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định. Xem trang 14 để xác định mômen lựa chọn.

Keyway theo DIN 6885, trang 1 & bull; Dung sai chiều rộng rãnh then JS10.

Mounting
The backdriving torque is supported by the lever arm with holding pin. The holding pin engages in a slot or bore in the frame of the machine. It must have 0,5 to 2 mm play in the axial and radial directions.
If the holding pin is removed, the shaft can be turned in both directions.
The tolerance of the shaft must be ISO h6 or j6.

Lubrication
Please note the technical points on page 118 r egarding grease-lubricated ball bearings.

Example for ordering
Freewheel size BC 45 type with sprag lift-off X, grease lubrication and 65 mm bore:
